Les cavités duplexeurs
Découvrez pourquoi les cavités sont essentielles au fonctionnement d'un répéteur et comment elles permettent de transmettre et de recevoir simultanément sur une seule antenne.
Les cavités permettent au répéteur de transmettre à pleine puissance tout en continuant d'écouter les signaux les plus faibles.
Pourquoi un duplexeur est-il nécessaire ?
Un répéteur utilise deux fréquences : l'une pour recevoir les communications, l'autre pour les retransmettre. Ces deux signaux passent généralement par une seule antenne.
Sans cavités duplexeurs, le puissant signal d'émission entrerait directement dans le récepteur et le rendrait pratiquement sourd. Les cavités agissent comme des filtres extrêmement sélectifs : elles bloquent la fréquence d'émission du récepteur et empêchent la fréquence de réception d'être perturbée par l'émetteur.
Comment fonctionne une cavité ?
Cliquez sur chaque étape pour comprendre son rôle.
Voir une cavité filtrer en direct
Déplacez la fréquence : l'onde traverse (vert) si elle est accordée, ou est bloquée (rouge) sinon.
Cavité accordée à 147.00 MHz
Déplacez la fréquence du signal et observez le résultat.
La fréquence ne correspond pas : la cavité la rejette. C'est exactement ce qui protège le récepteur de la fréquence d'émission.
Les différents types de cavités
Cavité Notch (réjecteur)
Elle rejette une fréquence précise et laisse passer tout le reste. Idéale pour éliminer la fréquence d'émission du côté réception.
Cavité Pass (passe-bande)
Elle ne laisse passer qu'une bande de fréquences autour de la fréquence accordée et atténue tout le reste.
Pass / Notch
Combinaison des deux technologies : elle laisse passer une fréquence tout en en rejetant une autre. C'est le type le plus utilisé dans les répéteurs modernes pour une isolation maximale.
Duplexeur complet
Un duplexeur n'est pas une seule cavité : c'est un assemblage de plusieurs cavités (souvent 4 à 6) travaillant ensemble pour séparer parfaitement les chemins TX et RX.
Six cavités pour former un duplexeur
Six cavités reliées forment un duplexeur complet : un côté traite l'émission (TX), l'autre la réception (RX). Ensemble, elles séparent parfaitement les deux signaux sur une seule antenne.
Le chemin du signal
Lancez l'animation pour suivre le trajet aller puis retour, ou cliquez sur une étape.
Pourquoi l'accord est-il si important ?
Quelques kilohertz d'erreur peuvent dégrader considérablement les performances. Cliquez sur un terme pour sa définition.
Les instruments de mesure

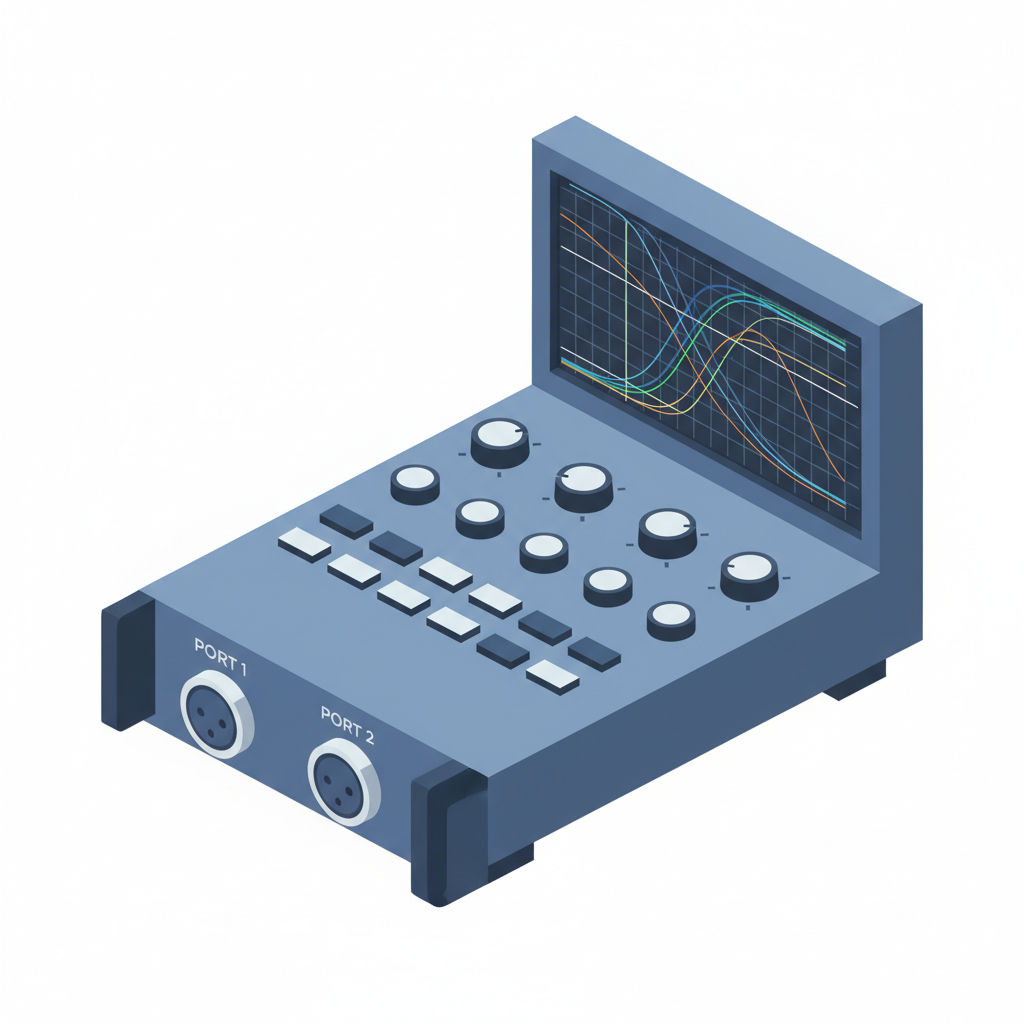

Analyseur de réseau (VNA)
L'outil de référence. Il mesure précisément la perte d'insertion, l'isolation et le VSWR sur toute une plage de fréquences.

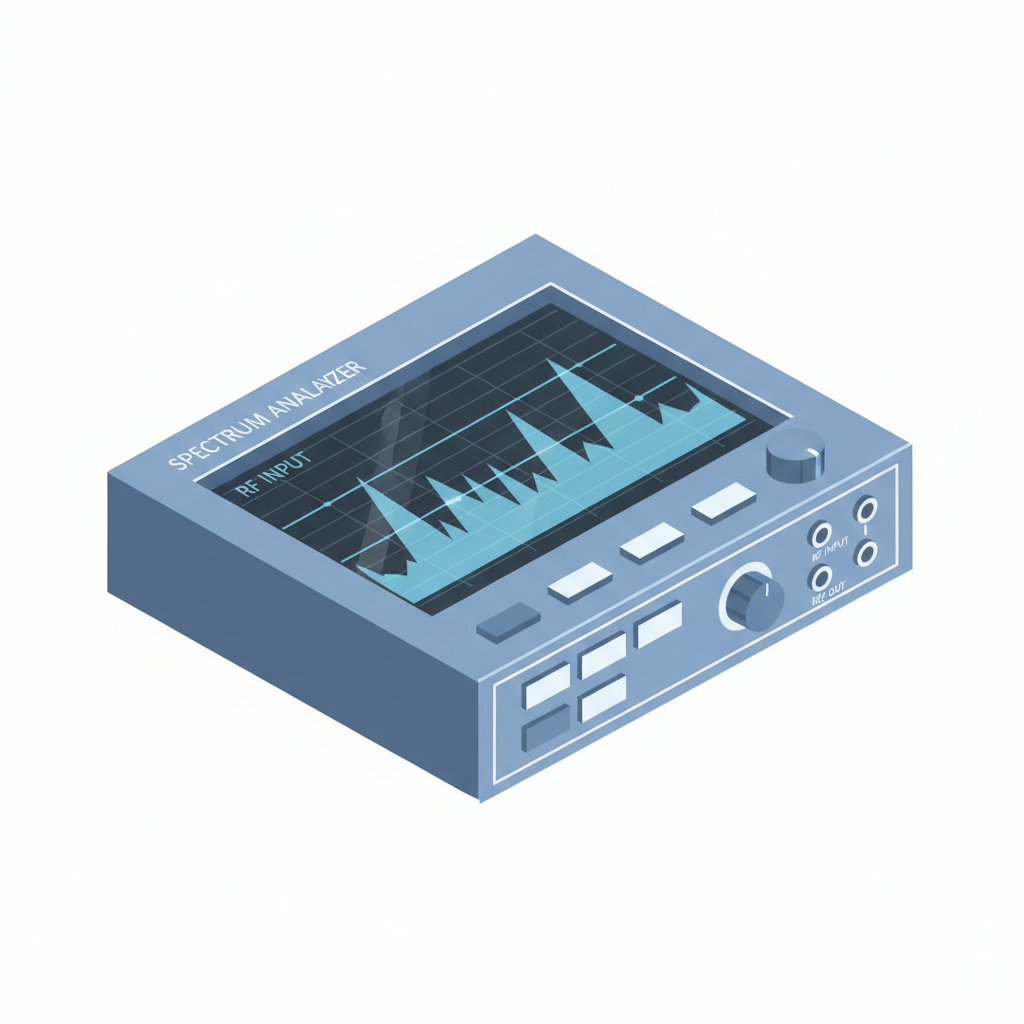

Analyseur de spectre
Visualise l'énergie en fonction de la fréquence. Couplé à un générateur, il trace la courbe de réponse des cavités.

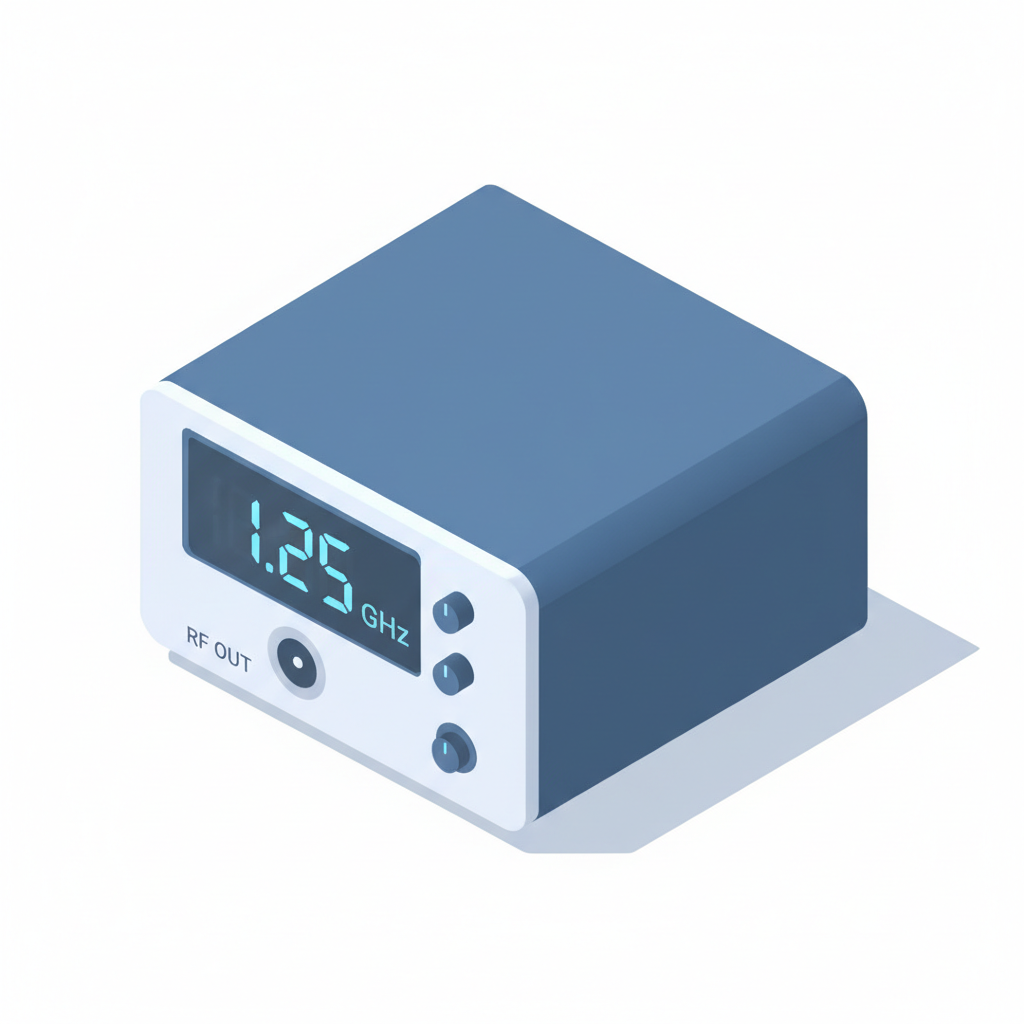

Tracking Generator
Source de signal balayée, synchronisée à l'analyseur de spectre. Indispensable pour observer le filtrage en temps réel.

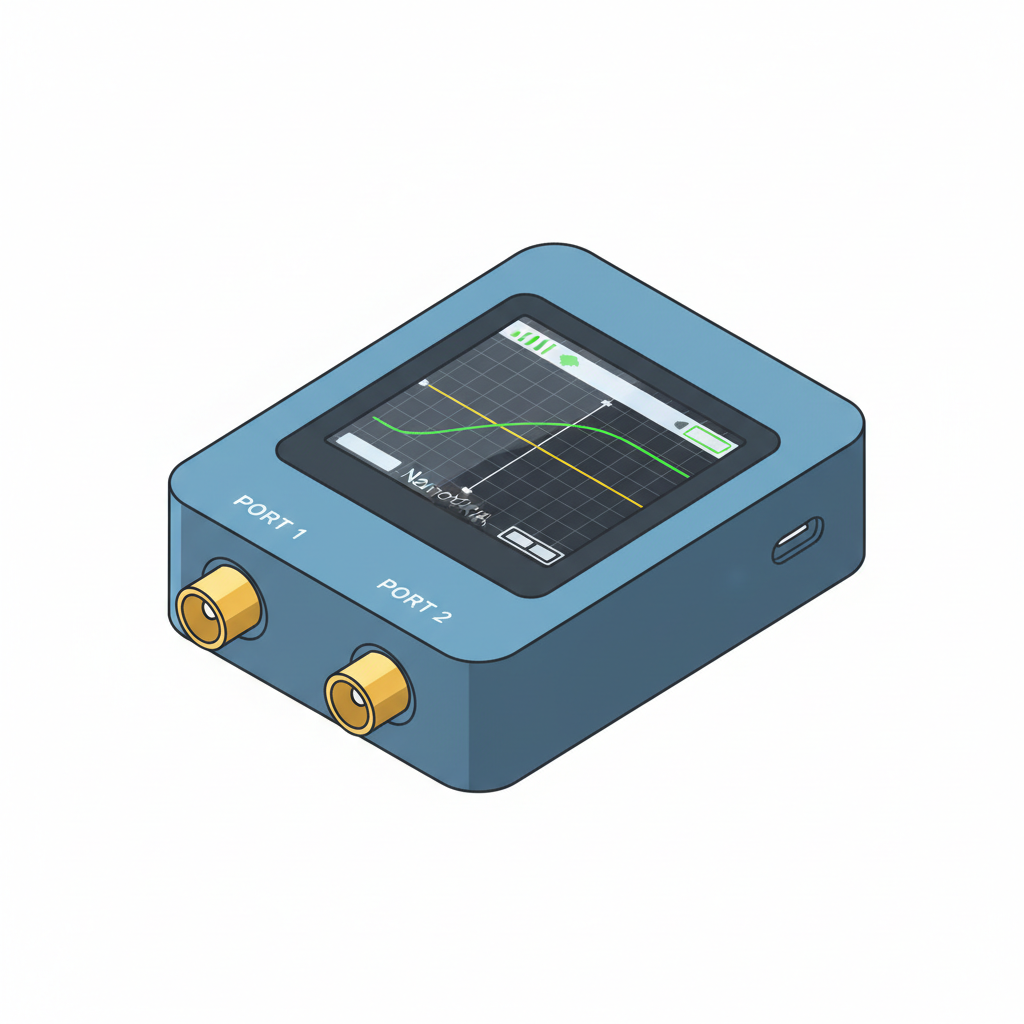

NanoVNA
Version compacte et abordable du VNA. Très populaire pour l'accord de duplexeurs amateurs, avec une bonne précision.

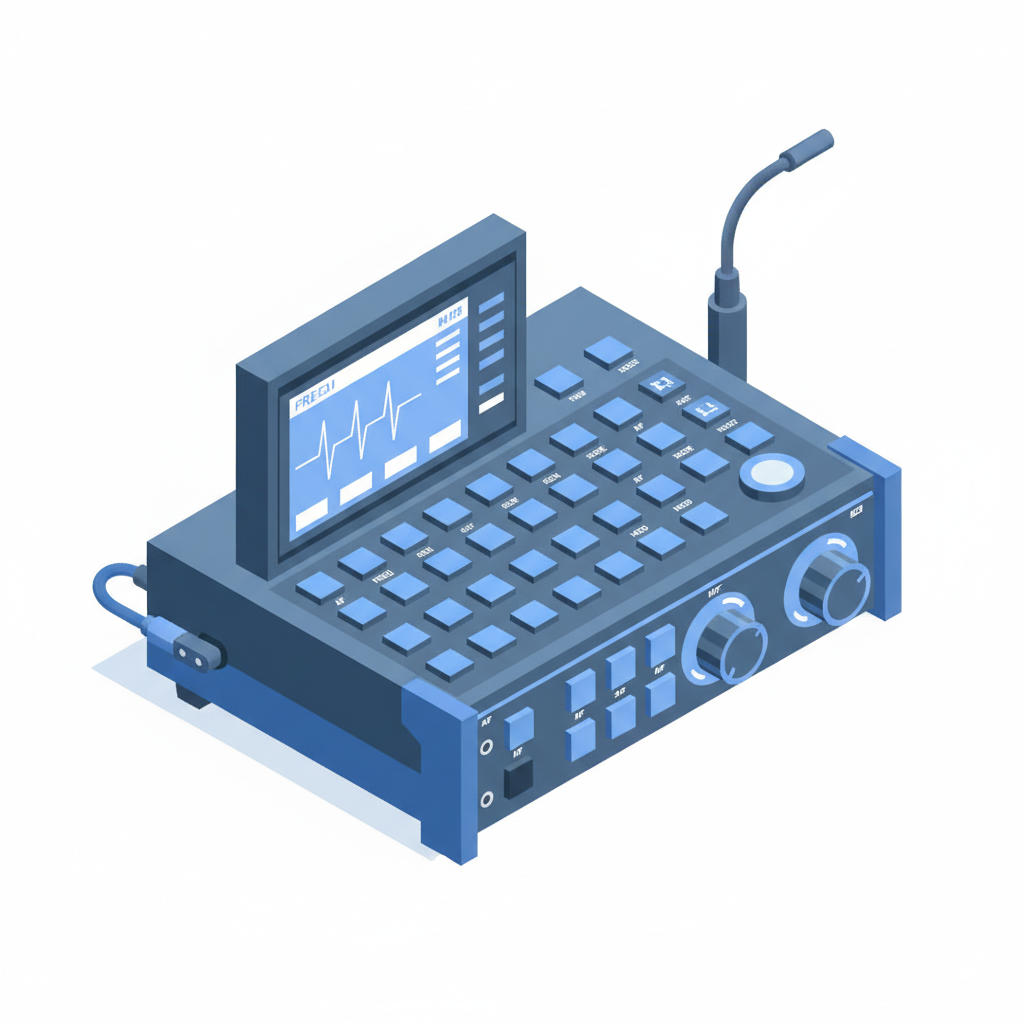

Service Monitor
Station de test complète pour radios : génère, mesure et analyse les signaux. Utilisé en atelier professionnel.

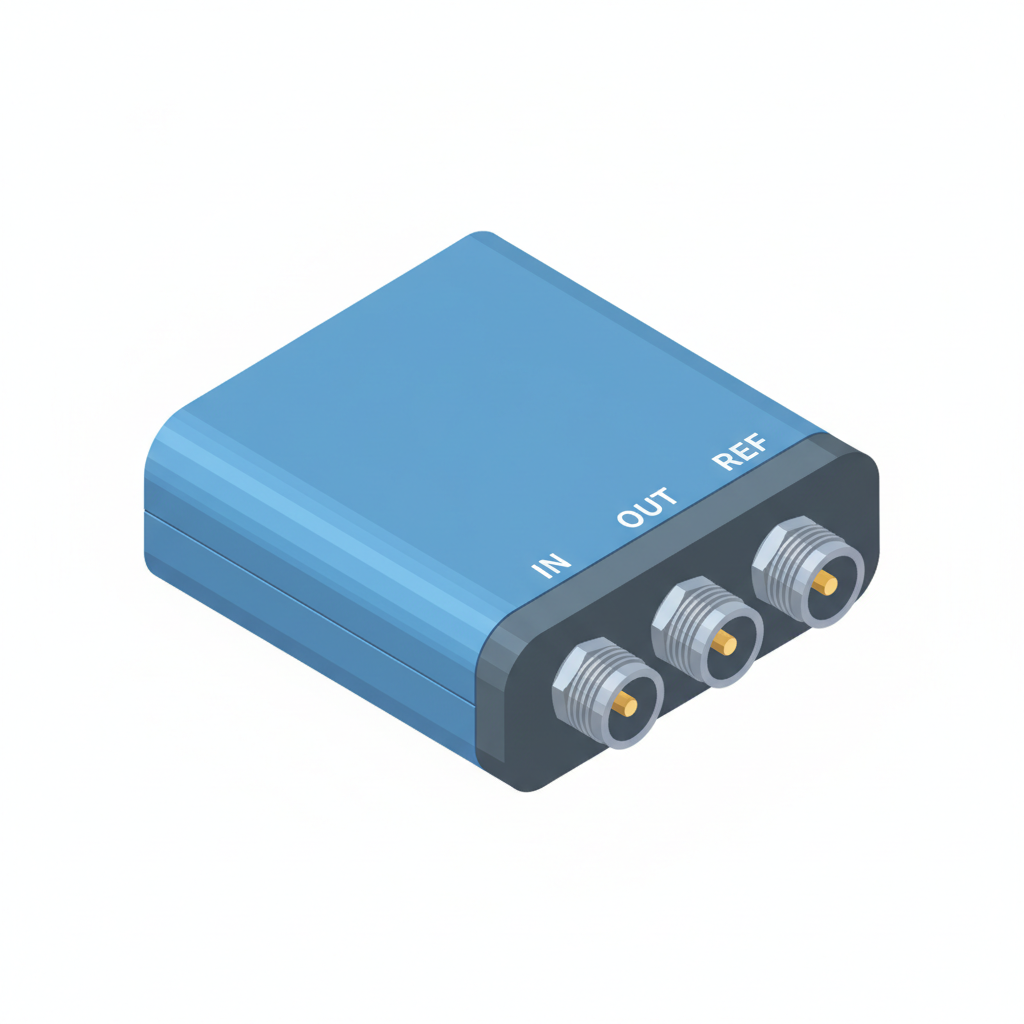

Pont RF (return loss bridge)
Permet de mesurer l'adaptation d'impédance et le VSWR d'une cavité ou d'une antenne.
Régler un duplexeur
Régler la vis d'accord
Hors accord, l'isolation chute et les pertes augmentent. Quelques kilohertz d'erreur suffisent à dégrader fortement les performances.
Les principaux paramètres
Supérieure à 80 dB selon les installations
Le plus faible possible (idéalement < 1,5 dB)
Le plus près possible de 1:1
Un Q élevé = filtre plus sélectif
Les valeurs sont données à titre indicatif.
Les problèmes les plus fréquents
Cliquez sur un symptôme pour découvrir ses causes possibles et des pistes de diagnostic.
Les cavités dans le réseau DMR-Q
Les sites DMR-Q utilisent des cavités professionnelles soigneusement accordées afin d'obtenir une excellente isolation entre l'émetteur et le récepteur.
La philosophie du réseau est simple : une installation RF de qualité constitue l'une des bases d'un réseau fiable. Le soin apporté à l'accord des cavités, à la qualité des lignes coaxiales, des antennes et de la mise à la terre contribue directement à la performance des communications.
Questions fréquentes
À retenir
Les points essentiels
Bonus : simulateur de performance
Simulateur pédagogique
Modifiez les paramètres et observez l'impact sur le répéteur.
Modèle simplifié à but uniquement pédagogique.
